Фрезерный стол Белмаш BELMASH RT650L S257A
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе

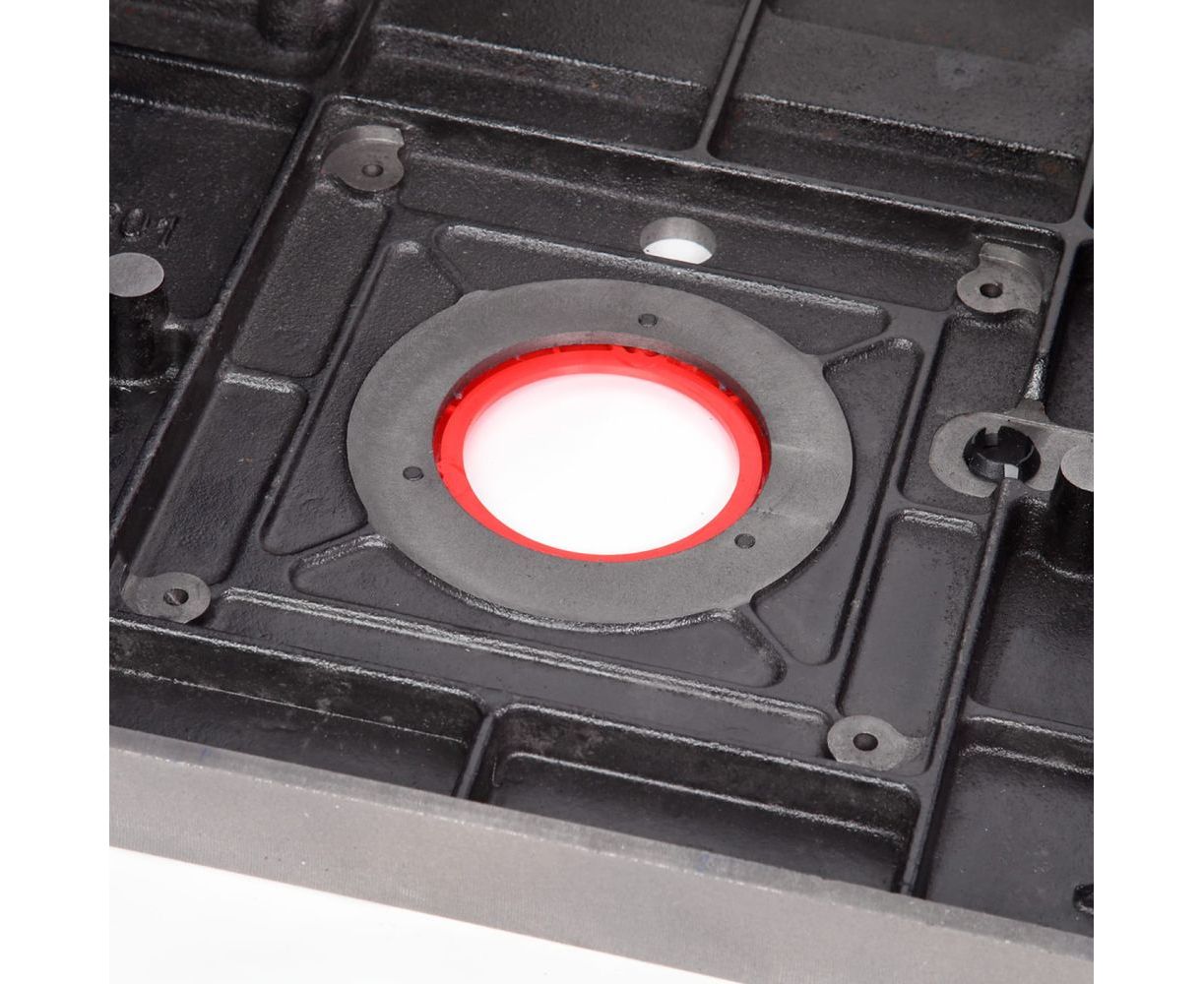

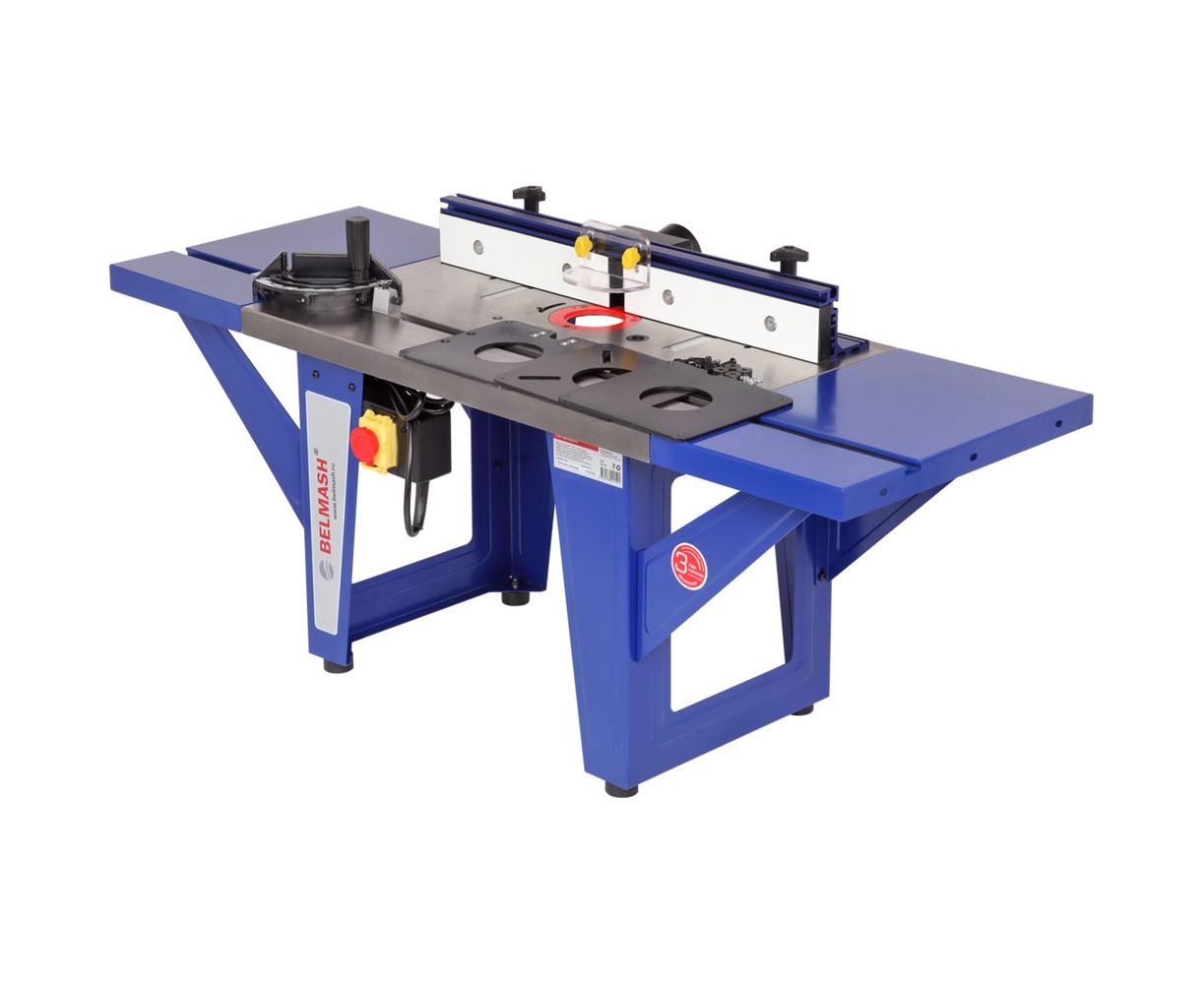

Рабочая поверхность составная - 1150?400 мм. Основной стол из чугуна. По бокам от него крепятся два удлинения по 250 мм из листовой стали. Имеются отверстия под установку упора и пластин.

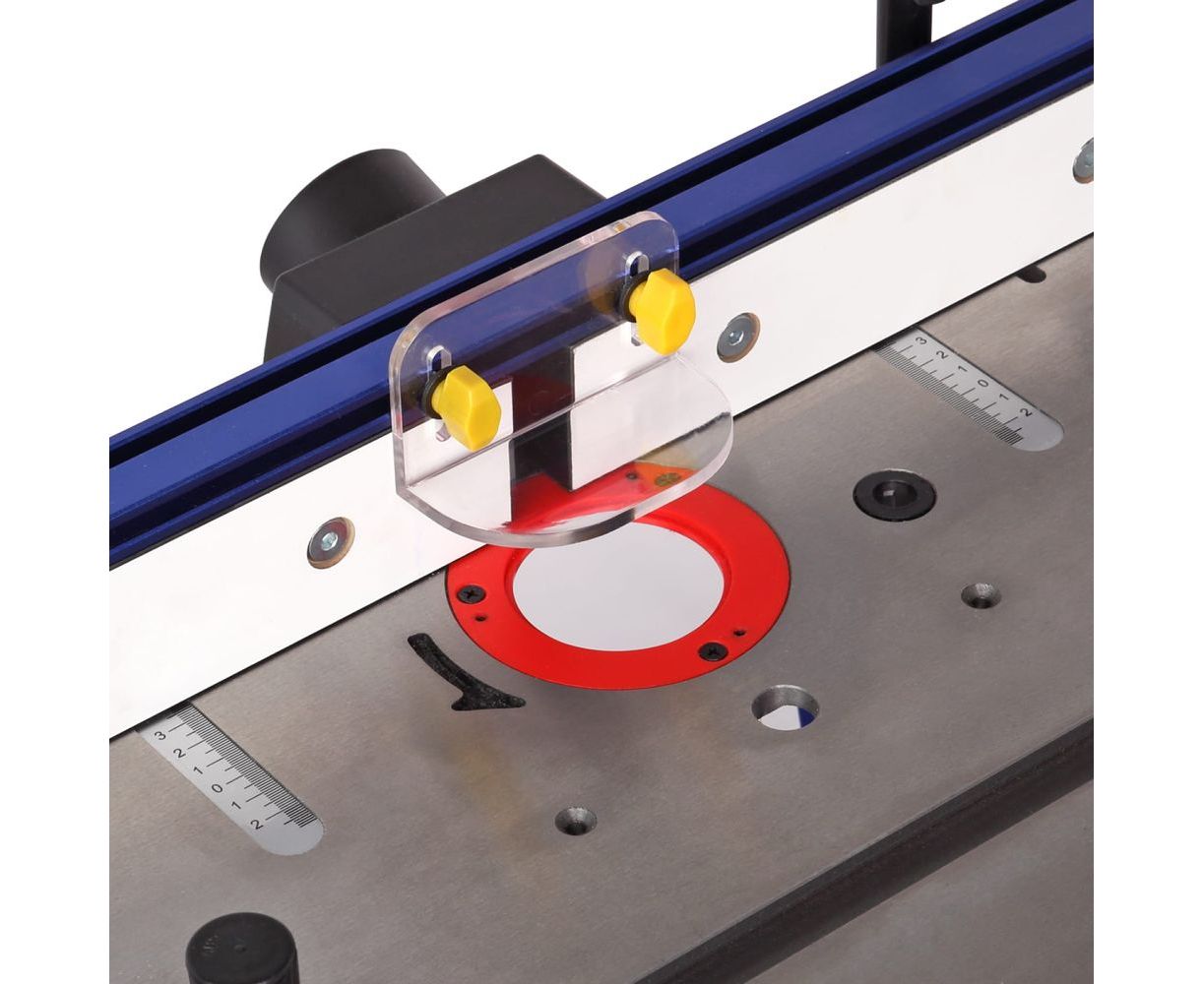

В центральной части есть две шкалы для точного позиционирования положения упора. Параллельный упор может располагаться как справа, так и слева от режущего инструмента. Его ход составляет 0-40 мм и 0-30 мм.

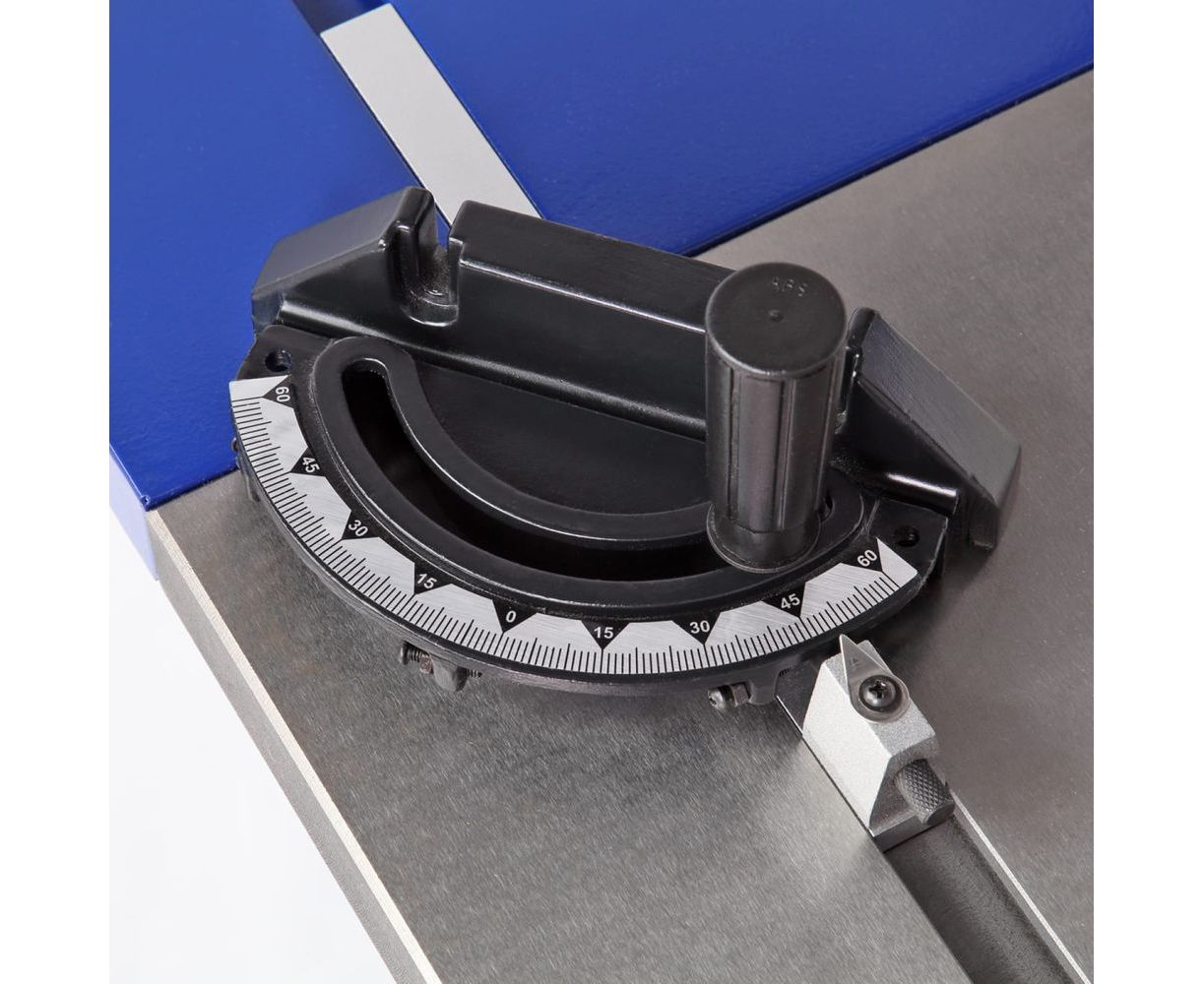

Имеется два отверстия для регулировки высоты вылета фрезы: первое - общего плана под пластину №1, второе - под пластину для лифта BELMASH D033A. Основной и дополнительные столы имеют паз под установку углового упора (-60...+60 град.).

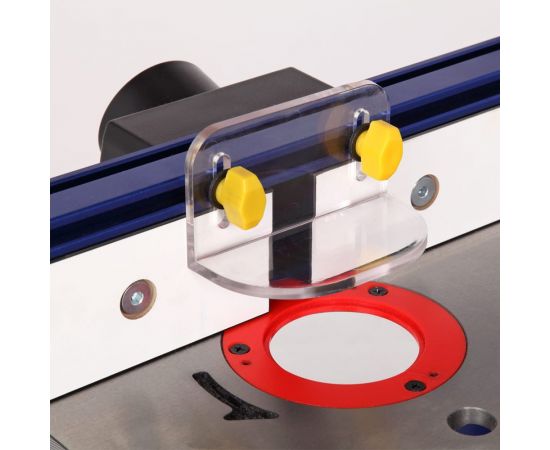

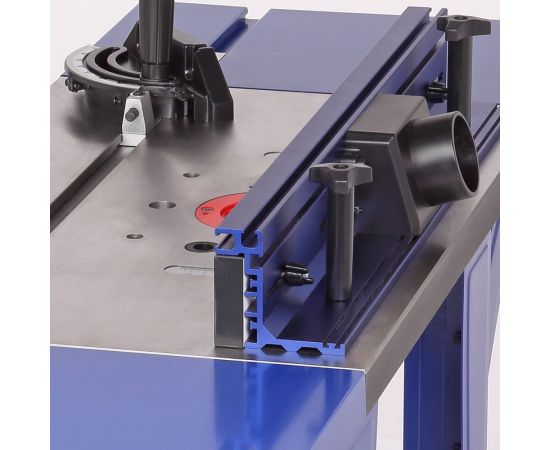

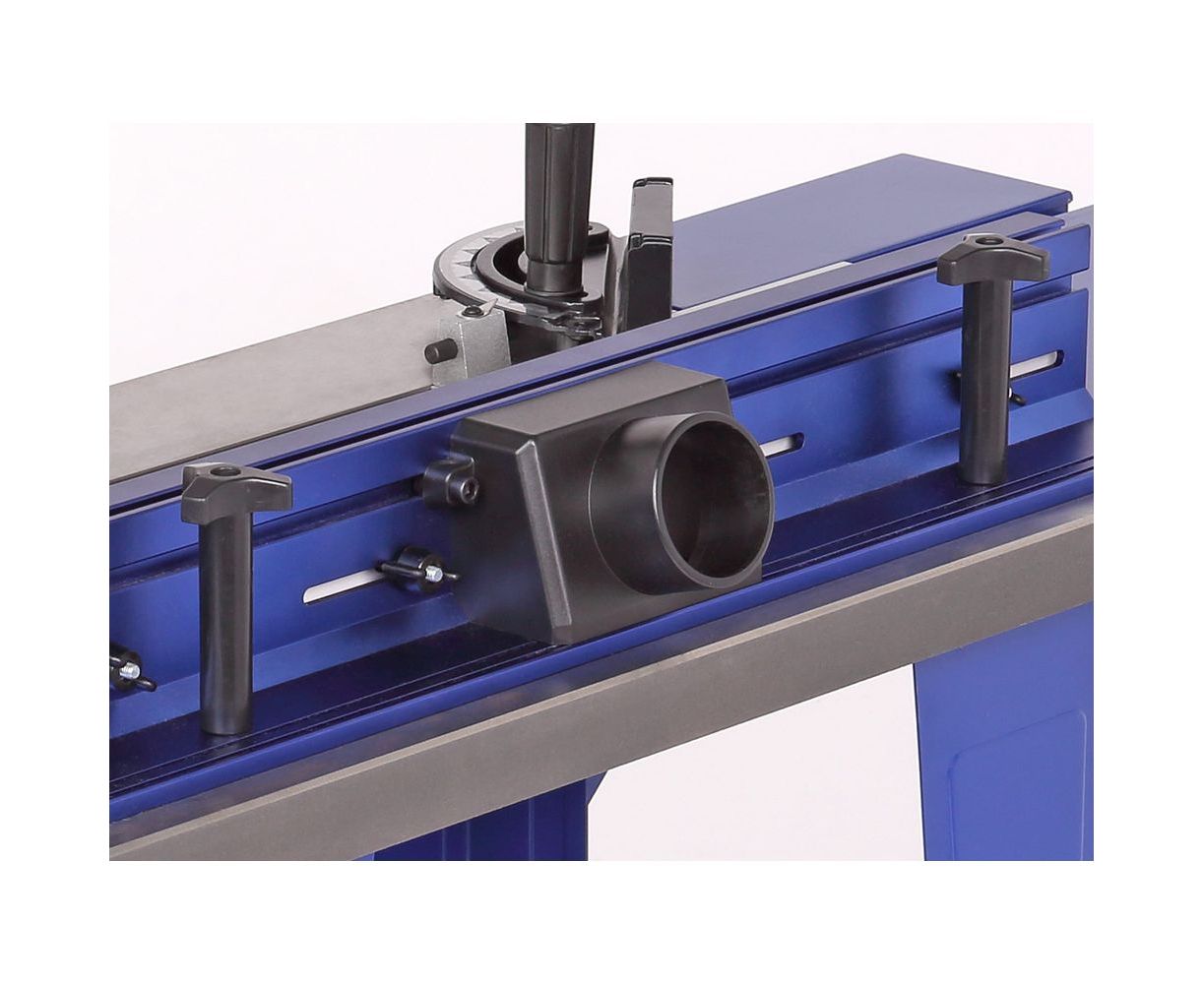

Упор имеет основание, изготовленное из высокоточного алюминиевого профиля. Оснащен двумя раздвижными накладками из МДФ размером 290?63 мм каждая (Д?В), фиксирующиеся гайками-барашками. Ход накладки составляет 52 мм. Общая высота упора - 80 мм. Длина упора с максимально разведенными в обе стороны щечками - 705 мм. На верхней части упора имеется два специальных паза под установку защитного экрана и прижимов (в комплект поставки не входят).
Для монтажа лифта нужно снять с него предустановленную пластину. Комплектуется тремя установочными пластинами:
- Пластина №1 (универсальная) - для установки различных фрезеров с четырьмя винтами фиксации (имеет четыре диагонально расположенных овальных отверстия)
- Пластина №2 - для лифта фрезерного BELMASH D033A
- Пластина №3 (без установочных отверстий) - для самостоятельного сверления отверстий по индивидуальным характеристикам оборудования
