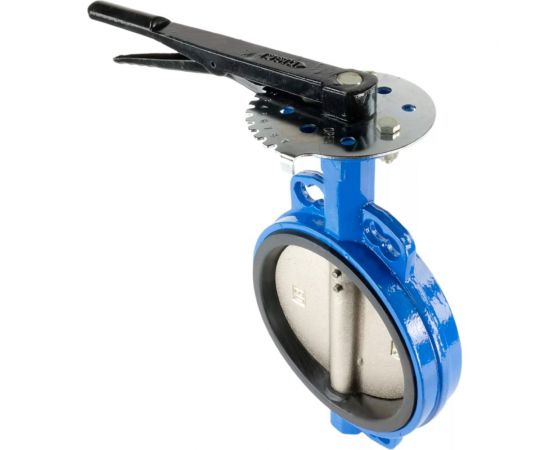

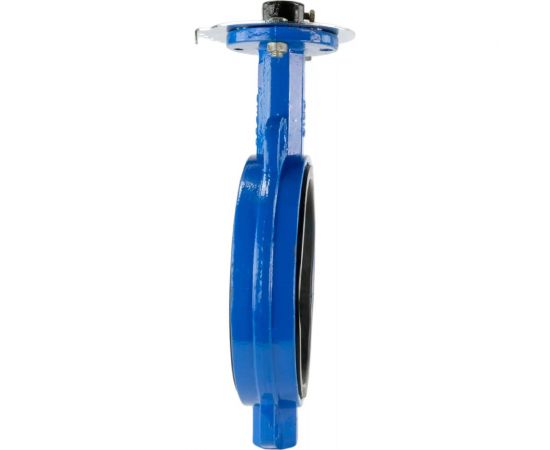

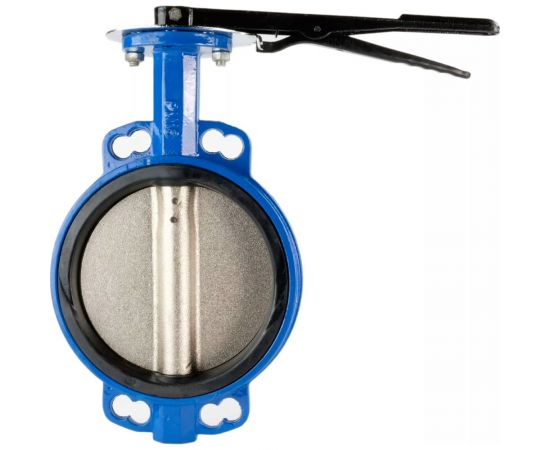

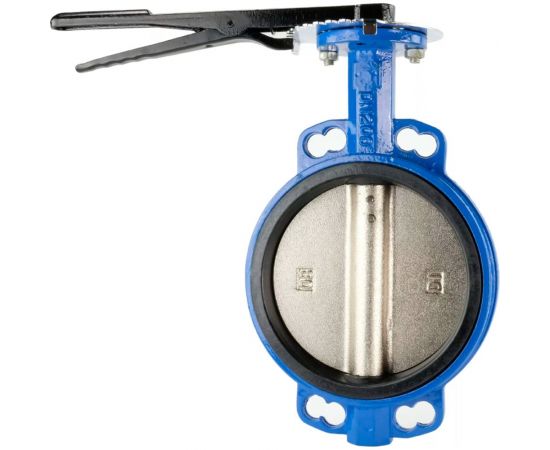

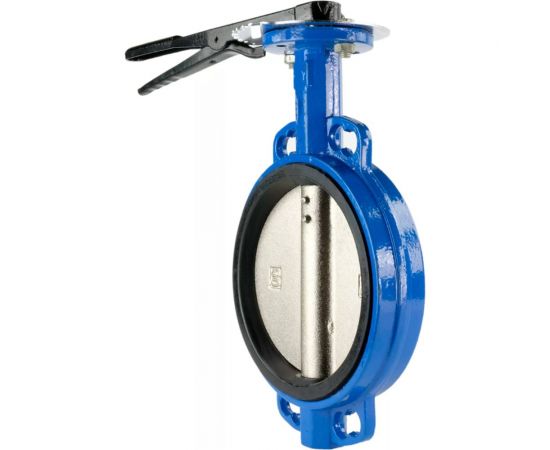

Дисковый поворотный затвор DN.ru Ду200 Ру16 D050-01137
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Затвор дисковый поворотный имеет межфланцевый тип присоединения с гладкими отверстиями. Конструкция с цельносварной осью затвора, предназначенной для уменьшения вероятности протечек. Наличие защитного эпоксидного покрытия (в 150 мкм). Эластичное внутреннее уплотнение исключает контакт корпуса с рабочей средой. Варианты управления: рукоятка; редуктор; привод.
- Температура рабочей среды от -20? до 125
- Наличие блока концевых выключателей - нет
- Наличие ручного дублера - нет
- Класс герметичности по ГОСТ 54808-2011 - "A"
- Материал корпуса - Серый чугун
- Материал диска - Ковкий чугун
- Тип уплотнения - EPDM
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

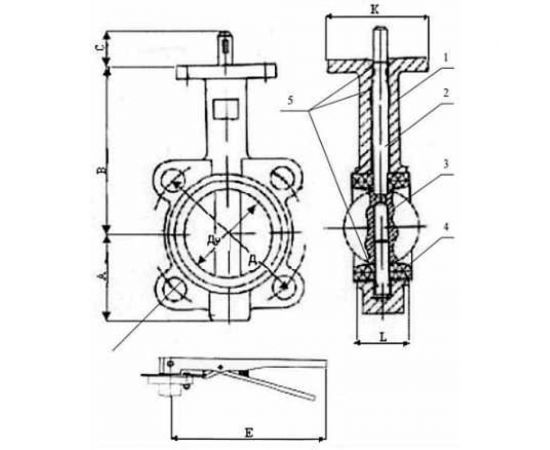

Габаритные и установочные размеры затвора:
- L - 61 мм
- Ду - 200 мм
- A - 170 мм
- B - 247 мм
- C - 31 мм
- K - 117 мм
- Д - 295 мм
- E - 359 мм
- NхOd - 4 x 22 мм
Max температура:
125 °C,±
Вес нетто:
10.55 кг
Вид:
дисковый затвор
Высота:
448 мм
Давление:
16 бар
Диаметр:
200 мм
Длина:
117 мм
Материал:
чугун
Родина бренда:
Россия
Страна производитель:
Китай
Тип управления:
рукоятка
Ширина:
200 мм
