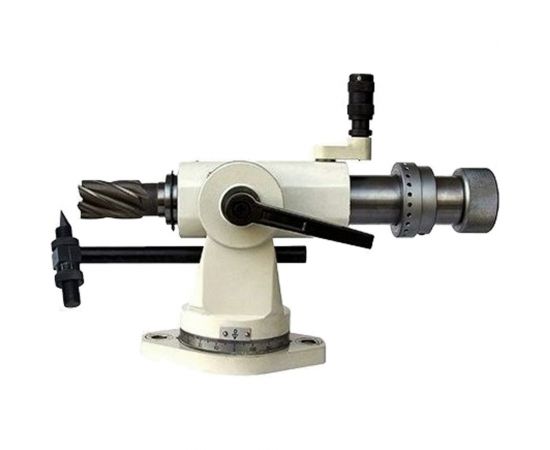

Головка для заточки концевых фрез по торцу и спирали Partner 50D 506010
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Головка Partner 50D 506010 предназначена для заточки концевых фрез по спирали (по ленточке). Имеет внутренний конус Морзе 4, что позволяет производить заточку фрез с хвостовиком с конусом Морзе 1,2,3,4 (переходные конуса приобретаются отдельно), так и с цилиндрическим хвостовиком диапазоном от 3 мм до 25 мм (цанги приобретаются отдельно).
Применяется для заточки всех видов концевых фрез с цилиндрическими и коническими хвостовиками, шпоночных, для Т-образных пазов.
Оснастка устанавливается на столе станка и крепится в Т-образные пазы. В зависимости от вида заточки, основание головки имеет возможность осуществлять горизонтальные круговые повороты на требуемый технологический угол (до 360 град). На основании смонтирован корпус пиноли, с возможностью изменять вертикальный угол его наклона в пределах +/- 30 град. Пиноль имеет градуированное поворотное кольцо на 24 позиции и защелку. Хвостовик фрезы устанавливается и зажимается в пиноли. Игла-копир имеет отдельное устройство регулировки. Перемещения затачиваемого инструмента осуществляются вручную при помощи ручек продольного перемещения станка, при заточке торцовых зубьев или поворотной ручки пиноли, при заточке зубьев по спирали.
