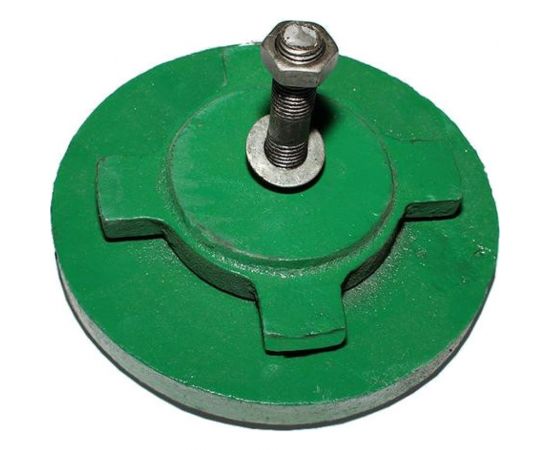

Виброопора регулируемая S78-8 (4.5 т; 195 мм; М18x100) TLX 65132
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Виброопора модели S 78-8 TLX 65132 предназначена для защиты от пассивной (исходящей извне) и активной (возникающей в узлах и распространяющейся на окружающие предметы) вибрации. Принцип работы – на сжатие. Применяются в машиностроении при установке и последующей регулировке станков, узлов и агрегатов.
Модели типа S 78-8 относятся к типу равночастотных опор у которых жесткость примерно пропорциональна нагрузке, и поэтому частота собственных колебаний станка мало зависит от нагрузки на опору. Это существенно упрощает подбор опор, так как не нужно вычислять опорные реакции от массы станка, а требуется лишь определить, не превышает ли нагрузка на опору предельно допустимую.

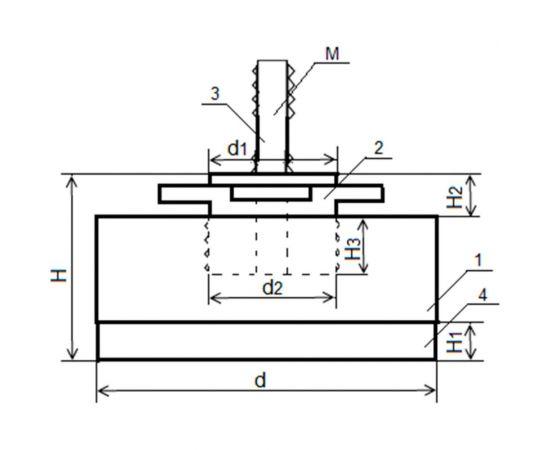

- Диаметр базовой опоры (d) - 195 мм.
- Диаметр регулируемой опоры (d1) - 85 мм.
- Диаметр посадки (d2) - М75х3.
- Высота базирования (H) - 55 мм.
- Высота виброслоя (H1) - 5 мм.
- Высота регулируемой опоры (H2) - 25 мм.
- Глубина посадки (H3) - 25 мм.
- Максимальная регулировка по высоте - не более 10 мм.
- Крепежная шпилька - М18x100.
Бренд:
TLX
Вес нетто:
4.8 кг
Диаметр болта:
М18
Мах допустимая нагрузка на 1 опору:
4500 кг
Минимальная высота:
55 мм
Родина бренда:
Китай
Страна производитель:
Китай
