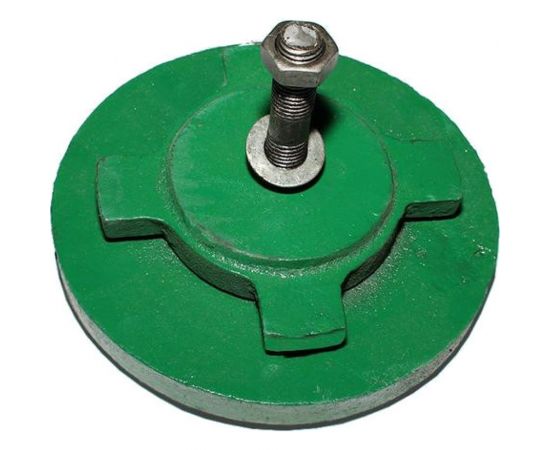

Виброопора регулируемая S78-8 (1.0 т; 125 мм; М14x80) TLX 65125
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Виброопора модели S 78-8 TLX 65125 предназначена для защиты от пассивной (исходящей извне) и активной (возникающей в узлах и распространяющейся на окружающие предметы) вибрации. Принцип работы – на сжатие. Применяются в машиностроении при установке и последующей регулировке станков, узлов и агрегатов.
Модели типа S 78-8 относятся к типу равночастотных опор у которых жесткость примерно пропорциональна нагрузке, и поэтому частота собственных колебаний станка мало зависит от нагрузки на опору. Это существенно упрощает подбор опор, так как не нужно вычислять опорные реакции от массы станка, а требуется лишь определить, не превышает ли нагрузка на опору предельно допустимую.

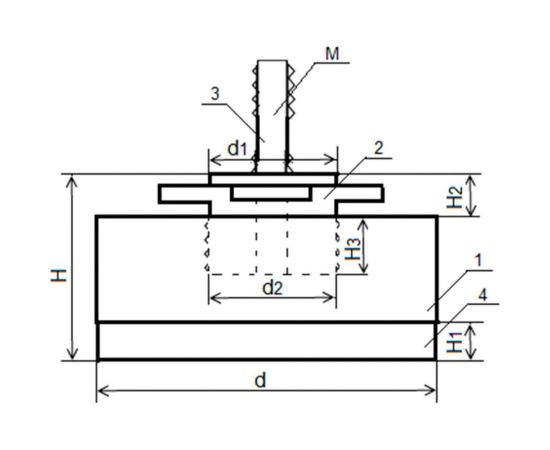

- Диаметр базовой опоры (d) - 125 мм.
- Диаметр регулируемой опоры (d1) - 55 мм.
- Диаметр посадки (d2) - М52х3.
- Высота базирования (H) - 47 мм.
- Высота виброслоя (H1) - 8 мм.
- Высота регулируемой опоры (H2) - 18 мм.
- Глубина посадки (H3) - 20 мм.
- Максимальная регулировка по высоте - не более 5 мм.
- Крепежная шпилька - М14x80.
Бренд:
TLX
Вес нетто:
1.7 кг
Диаметр болта:
М14
Мах допустимая нагрузка на 1 опору:
1000 кг
Минимальная высота:
47 мм
Родина бренда:
Китай
Страна производитель:
Китай
