Профиль-упор со шкалой KT EM, анод., составной, длина 1.3 + 0.2 м, 0.9 кг GlobalTOOLS GT-003-104-0008

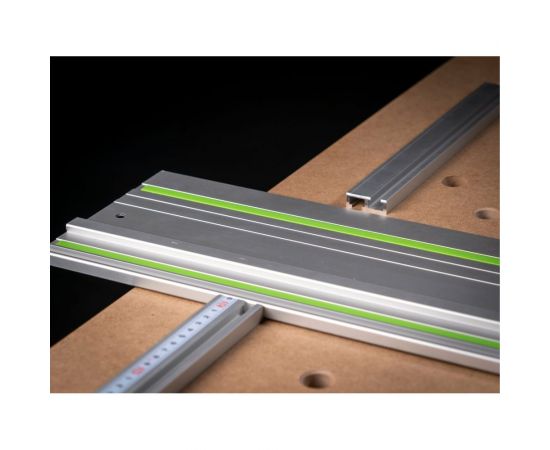

Профиль-упор со шкалой KT EM, анод., составной, длина 1.3 + 0.2 м, 0.9 кг GlobalTOOLS GT-003-104-0008 применяется в качестве направляющей шины для перемещения или крепления на ней упоров, ограничителей, струбцин, зажимов и других приспособлений.

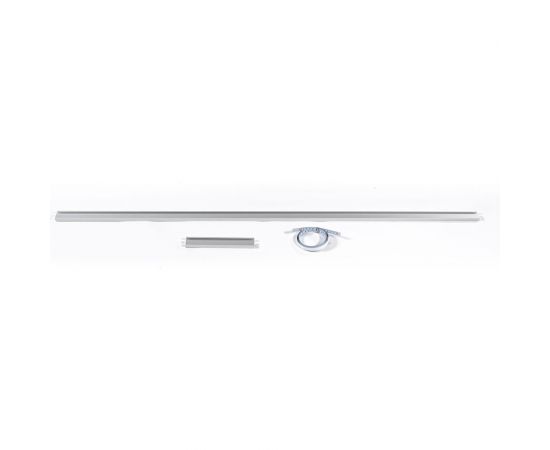

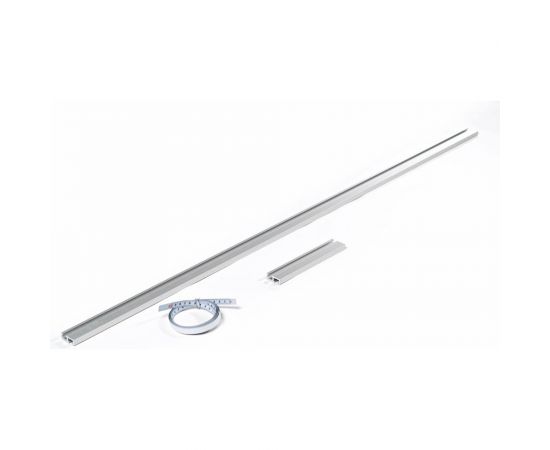

Профиль - упор KT EM состоит из двух отрезков длиной 1300 + 200 мм и имеет 3 паза:

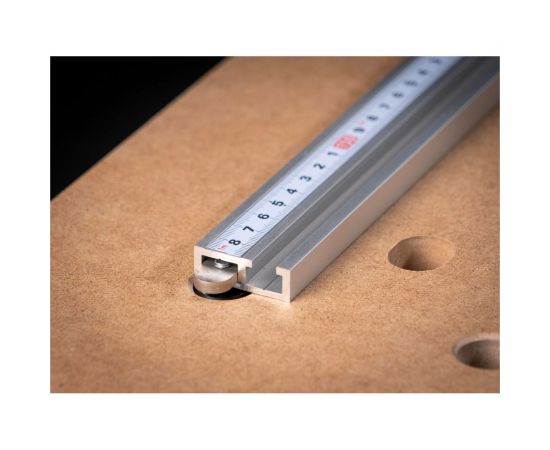

- верхний паз шириной 13,3 мм для приклеивания размерной шкалы,

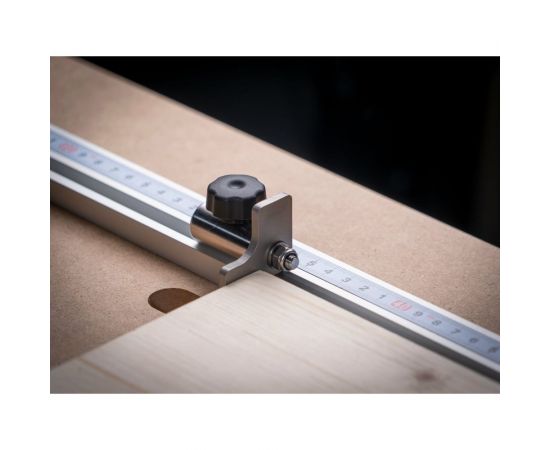

- верхний паз профиля шириной 8 мм предназначен для движения подвижного упора (флип-стопа) KT MV,
- нижний паз шириной 6 мм для крепления к универсальному монтажному столу GT WB, пазы профиля также подходят под головку болта М8, овальную гайку 12х25 М8.
Для компенсации зазора между боковой стенкой паза и ползуном применяется полиуретановая пленка. Толщина пленки 0,16 или 0,23 мм.
Для фиксации планки упора с обратной стороны монтажного стола необходимо использовать дополнительное крепление KT FA
