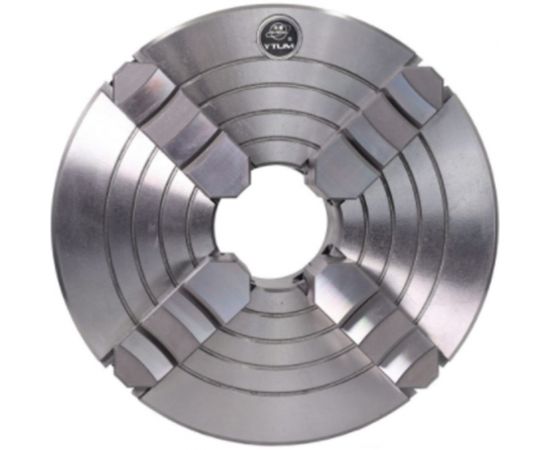

YTUM Патрон токарный 315мм 4-х кулачковый K72-315 ch31504
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Патрон токарный 315 мм 4-х кулачковый K72-315 YTUM ch31504 предназначен для установки на токарные, револьверные и внутришлифовальные станки. Применяется в условиях единичного, мелкосерийного и серийного производства. Используется для закрепления заготовок несимметричной, сложной формы.

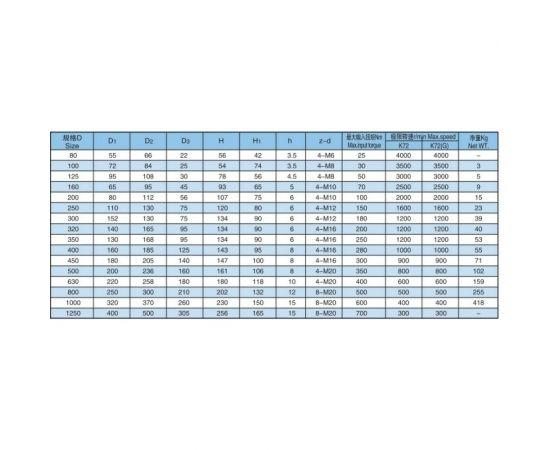

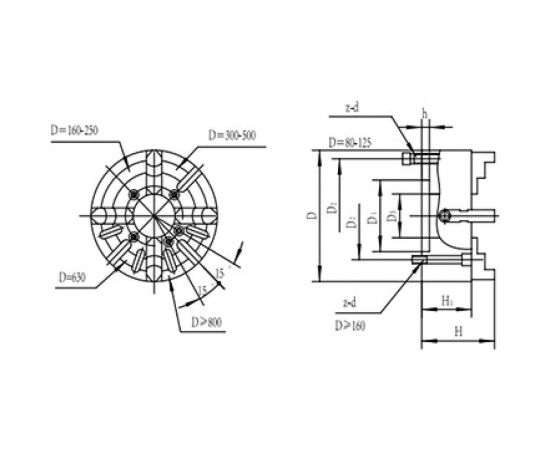

Характеристики (см. рисунок):
- H = 134 мм;
- H1 = 90 мм;
- h = 6 мм;
- D1 = 140 мм;
- D2 = 165 мм;
- D3 = 95 мм;
- Крепление, z-d = 4-М16;
- Вес брутто 40 кг.
Особенности токарного патрона YTUM ch31504:
- Тип патрона - 4-х кулачковый с независимым перемещением K72;
- Диаметр патрона, мм: 315;
- Тип привода патрона - механический ручной;
- Тип посадки - цилиндрическая;
- Материал корпуса: серый чугун;
- Класс точности П – повышенный по ГОСТ 1654-86;
- Кулачки - цельные прямые;
- Размер под T-ключ: 14;
- Диаметр прутка макс.: 100.
Бренд:
YTUM
Диаметр патрона:
315 мм
Количество кулачков:
4 шт
Родина бренда:
Китай
Страна производитель:
Китай
Тип:
зажимной(кулачковый)
