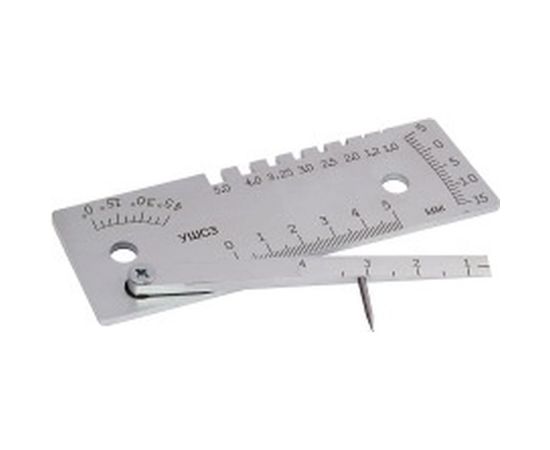

Шаблон сварщика универсальный УШС-3 АЛЬФА-НДТ 00-00000191 используется для контроля элементов разделки под сварной шов, электродов и элементов сварного шва.Конструкция шаблона соответствует исполнению «У» категории 1 по ГОСТ 15150-69.Контролируемый параметрДиапазон измерения, ммЦена деления, ммПогрешность, ммГлубина дефектов (вмятин, забоин)0-151±0.5Глубина разделки шва до корневого слоя0-151±0.5Превышение кромок0-151±0.5Высота усиления шва0-51±0.5Высота валика усиления0-101±0.5Величина притупления шва0-501±0.5Ширина шва0-501±0.5Величина зазора между свариваемыми деталями0.5-40.5±0.25Угол скоса кромок0°-45°5°±2.5°Высота катета углового шва0-101±0.5Выпуклость корня шва стыкового соединения0-101±0.5Внимание, изображение товара может отличаться от реального!
Бренд:
АЛЬФА-НДТ
Родина бренда:
Россия
Страна производитель:
Россия
