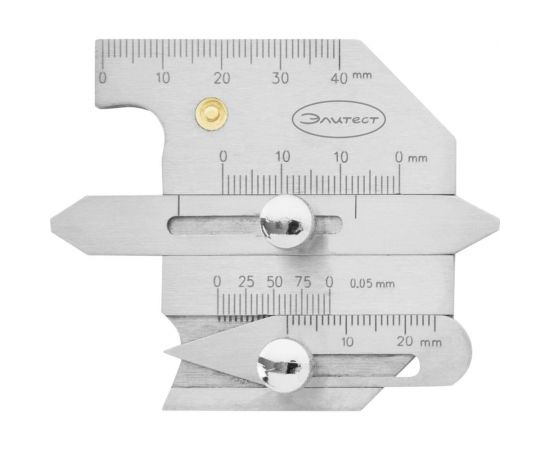

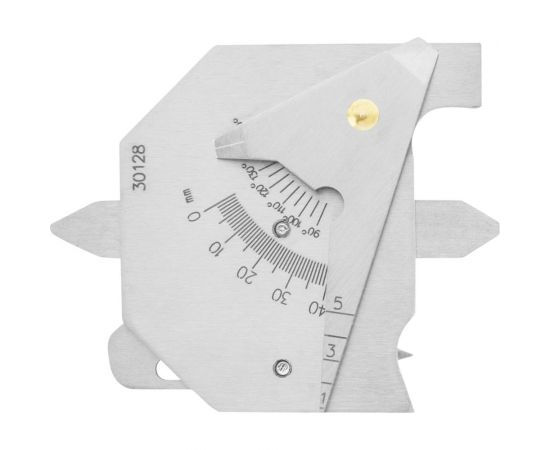

Измеритель WG1 Элитест 00100745-0

Измеритель WG1 Элитест применяется для визуального и измерительного контроля параметров сварного шва и других дефектов конструкции. Шаблон состоит из четырех компонентов:

• основной шкалы,
• измерителя высоты,
• измерителя глубины подреза,
• универсального измерителя и шести шкал.

Применяется для измерения смещения, смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и пр. и подходит для контроля котлов, мостов, кораблей, сосудов давления и труб нефтяного сортамента. Измеритель переносной и компактный, легкий в эксплуатации, изготовлен из нержавеющей стали и имеет широкое применение.

Диапазон рабочих температур для использования измерителя от -45°С до +45°С, максимальная влажность воздуха 98%. Во избежание повреждений, в процессе эксплуатации необходимо оберегать измеритель от ударов и падений, а также не допускать коррозии. Измеритель является незаменимым инструментом в работе сварщика, контроллера ОТК, проверяющего инспектора, а так же при обучении специалистов.

• Линейка: 0-40 мм, погрешность ±0,15 мм;
• Смещение: 0-15 мм, погрешность±0,2 мм;
• Угол кромки: 90-150°, погрешность ±1°;
• Величина зазора: 1-5, погрешность мм±0,25 мм;
• Высота стыкового шва: 0-15 мм, погрешность±0,2 мм;
• Угловой шов: 0-15 мм, погрешность±0,2 мм;
• Высота углового шва (катет): 0-15 мм, погрешность±0,2 мм;
• Ширина шва: 0-40 мм, погрешность ±0,2 мм;
• Глубина подреза: 0-6 мм, погрешность±0,1 мм.
