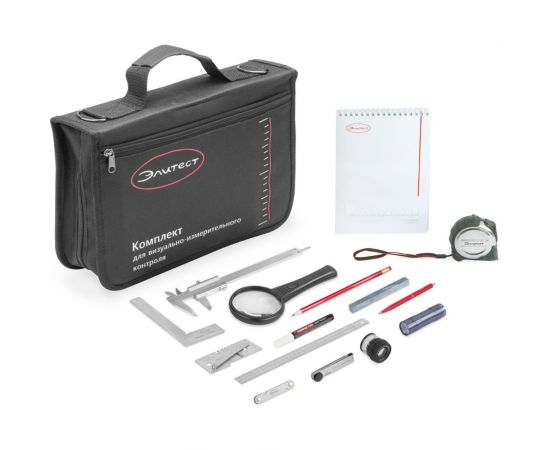

Комплект ВИК Элитест Базовый включает оптимальный набор измерительных средств, применяемых для контроля качества основного материала (полуфабрикатов, изделий, заготовок), сварных швов и соединений на сооружениях опасных производственных объектов. Инструменты набора используют во время осуществления технологических операций на этапах входного, операционного и приемочного контроля.
Применение комплекта ВИК Базовый
При визуальном контроле (ВК) комплект ВИК «Базовый» применяется для определения параметров изделий под сварку, конструктивных элементов сварных швов и для выявления дефектов, присутствие которых недопустимо инструкцией РД 03-606-03 (отменен с 01.01.2021). Инструменты набора ВИК «Базовый» позволят провести исследования всех подлежащих осмотру участков: сварных соединений, доступных внутренних и наружных поверхностей, кромок элементов под сварку. Для визуального контроля инструментарий базового набора включает карманный фонарь и просмотровую лупу с подсветкой (3? и 8?). На данном этапе задача состоит в том, чтобы провести дефектоскопию проблемных зон, возникших в том числе при изготовлении и/или транспортировке оборудования.

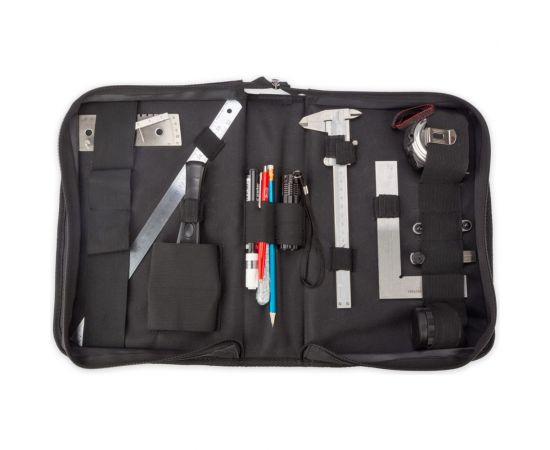

Для проведения измерительного контроля в комплекте предусмотрены универсальный шаблон сварщика, штангенциркуль, металлическая линейка, наборы щупов и радиусных шаблонов, металлический угольник, измерительная лупа (10?) и рулетка. С их помощью проверяются геометрические параметры основного материала и параметры дефектов, выявленных при ВК.
