Трехканальное реле времени Реле и Автоматика, ВЛ-41М1 A8223-76911229 имеет 3 канала установки времени срабатывания исполнительных реле. Каждый канал выполняет функции
- задержка включения
- формирование импульса
- формирование импульса по спаду управляющего сигнала
- задержка включения по спаду управляющего сигнала

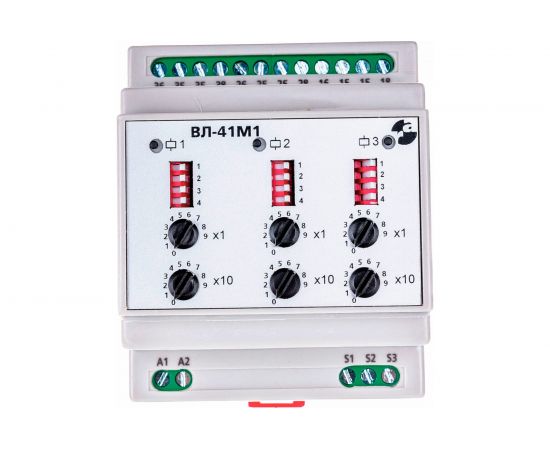

Режим работы каждого из каналов реле задается с помощью соответствующего DIP-переключателя 1, расположенного на передней панели, а диапазон - DIP-переключателями 2, 3 и 4.
Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле,
Реле имеет управляющий вход для запуска или перезапуска. При одновременной подаче управляющего сигнала и питания, отсчет времени будет происходить после снятия управляющего сигнала.
