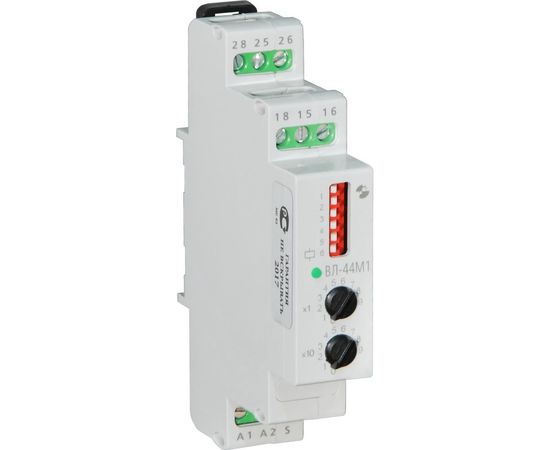

Реле времени Реле и Автоматика, ВЛ-44М1 0,1с-99ч, 24-220В 50Гц, пост. A8223-76911243
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Реле времени Реле и Автоматика, ВЛ-44М1 0,1с-99ч, 24-220В 50Гц, пост. A8223-76911243 может функционировать в любом из 8 режимов:
- задержка включения
- формирование импульса
- формирование импульса по спаду управляющего сигнала
- формирование импульса в зависимости от управляющего сигнала
- запуск реле по фронту и формирование импульса по спаду управляющего сигнала
- задержка включения по фронту управляющего сигнала
- задержка включения по спаду управляющего сигнала
- формирование импульса вне зависимости от управляющего сигнал
Реле имеет управляющий вход. В качестве сигнала на управляющий вход подаётся плюсовой потенциал или фазное напряжение.
Режим работы реле задается с помощью DIP-переключателей 1, 2 и 3, расположенных на передней панели. Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле, а диапазон - DIP-переключателями 4, 5 и 6.
