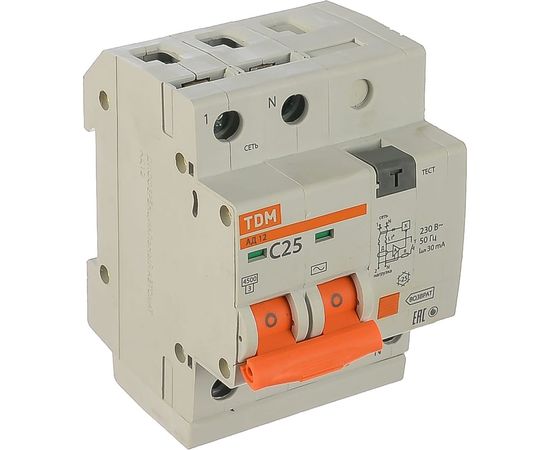

Дифференциальный автомат TDM АД12 2Р 25А 30мА SQ0204-0011
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Дифференциальный автомат TDM АД12 2Р 25А 30мА SQ0204-0011 служит для отключения тока при его утечке на землю, при коротких замыканиях, а также при перегрузке электросети. Приспособление широко используется для установки в промышленных, хозяйственных и офисных зданиях, а также на строительных объектах и в электрифицированных рекламных конструкциях.
Преимущества TDM АД12 2п, 25 А, 30 мА SQ0204-0011
- Корпус и детали дифференциального автомата TDM АД12 2Р 25А 30мА SQ0204-0011 выполнены из пластика не поддерживающего горение;
- Маркировка не подвержена стиранию на протяжении всего срока эксплуатации;
- Соответствует стандартам ГОСТ Р 51327.1-99;
- Номинальное напряжение частотой 50 Гц: 230/400 В;
- Номинальный условный дифференциальный ток короткого замыкания: 4500 А;
- Время отключения при номинальном дифференциальном токе: ≤40 мс;
- Условия эксплуатации: УХЛ4;
- Электрическая износостойкость, циклов В-О: не менее 6000;
- Механическая износостойкость, циклов В-О: не менее 20000;
- Максимальное сечение присоединяемых проводников: вход: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного; выход: 16/25 мм2 - для многожильного проводника, 25/35 мм2 - для одножильного;
- Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс;
- Диапазон рабочих температур: от -25 до +40 °С;
- Момент затяжки: 3 Н*м;
- Возможность подключения дополнительных аксессуаров КС47 и КСВ47;
- Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений;
- В блоке дифференциальной защиты предусмотрена кнопка "возврат", которая, в случае срабатывания аппарата по дифференциальному току, выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус;
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;
- На лицевой панели каждого полюса дифференциального автомата АД реализован механический индикатор положения контактов (включено/отключено);
- Аппарат сочетает в себе функции автоматического выключателя и выключателя дифференциального тока;
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;
- Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже;
- Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;
- Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;
- Защита от сверхтоков в каждом из полюсов;
- Класс АС - дифференциальные автоматы класса АС защищают от синусоидальных дифференциальных токов;
- Класс токоограничения - ограничивает ток короткого замыкания в пределах 1/3 полупериода;
- Номинальная отключающая способность - максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии;
- Кривая отключения - отражает порог срабатывания при защите от короткого замыкания;
- Кривая С - ток в цепи в 5-10 раз больше номинального.
Бренд:
TDM
Высота, мм:
99
Глубина, мм:
75
Диапазон рабочих температур, °С:
от -25 до +40
Номинальное напряжение, В:
220/230
Родина бренда:
Россия
Страна производитель:
Китай
Тип утечки:
АС
Ширина, мм:
62
