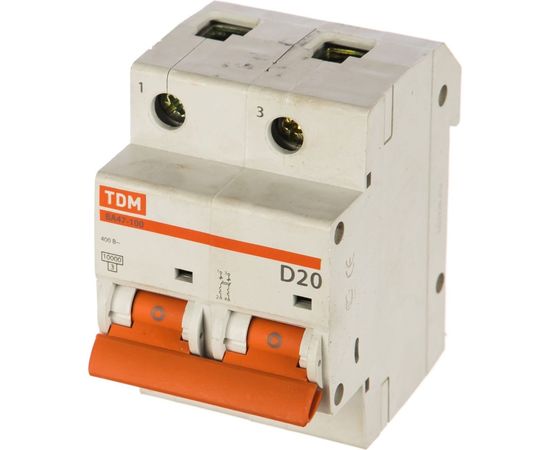

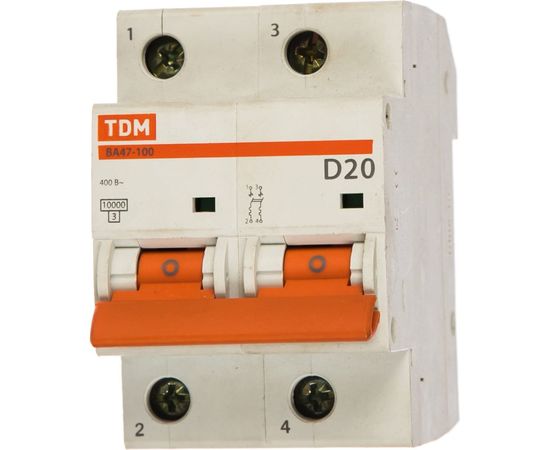

Автоматический выключатель TDM ВА47-100 2Р 20А 10кА D SQ0207-0014
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Автоматический выключатель TDM ВА47-100 2Р 20А 10кА D SQ0207-0014 используется для промышленных электроустановок. Устройство обеспечивает проведение тока в нормальном режиме. При коротких замыканиях и перегрузках производится оперативное отключение электропитания.
Преимущества TDM ВА47-100 2Р, 20 А, 10 кА, D SQ0207-0014
- Корпус и детали автоматического выключателя TDM ВА47-100 2Р 20А 10кА D SQ0207-0014 выполнены из пластика не поддерживающего горение;
- Маркировка не подвержена стиранию в пределах срока эксплуатации;
- Клеммные зажимы промаркированы, что позволяет избежать ошибок при монтаже;
- Класс токоограничения - 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода;
- Высокая отключающая способность - 10 000 А;
- Конструкция выключателя предусматривает два типа защиты: от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей;
- На лицевой панели реализован механический индикатор положения контактов (включено/отключено);
- Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку, что обеспечивает необходимое усилие при затяжке;
- Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;
- Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;
- Выключатель может быть установлен в любом положении без изменения его номинальных характеристик;
- Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности;
- Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости, также это уменьшает переходное сопротивление и тепловые потери;
- Эргономичная рукоятка управления исключает соскальзывание пальцев;
- Механизм моментного включения позволяет исключить возможность «плавного» смыкания силовых контактов при взведении рукоятки управления, продлевая жизнь контактов, благодаря отсутствию дуги при их смыкании;
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;
- Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях;
- Соответствует стандарту ГОСТ Р 50345-99;
- Условия эксплуатации УХЛ4;
- Электрическая износостойкость, циклов В-О: не менее 6 000;
- Механическая износостойкость, циклов В-О: не менее 20 000;
- Максимальное сечение присоединяемых проводников: 35 мм2 - для многожильного проводника, 50 мм2 - для одножильного;
- Диапазон рабочих температур: от -40 до +50 °С;
- Наличие драгоценных металлов (серебро): 0,22 г/полюс;
- Момент затяжки: 3,5 Н*м;
- Габаритные размеры: 54х80х75 мм;
- Кривая D - ток в цепи в 10-20 раз больше номинального.
Бренд:
TDM
Высота, мм:
80
Глубина, мм:
75
Номинальное напряжение, В:
230/400
Номинальный ток, А:
20
Родина бренда:
Россия
Страна производитель:
Китай
Ширина, мм:
54
