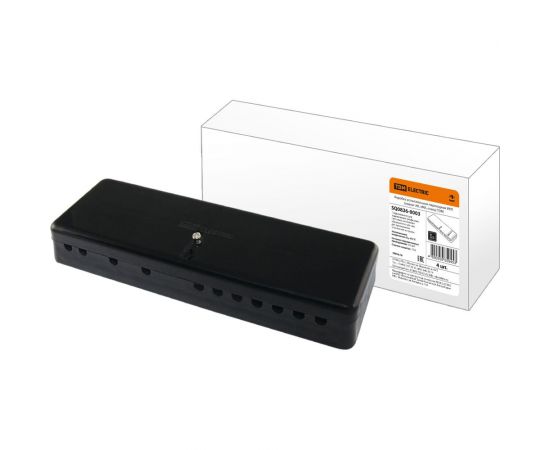

Переходная испытательная коробка TDM ИКП (аналог ИК, ИКК, сталь) SQ0836-0003

Дополнительные технические характеристики переходной испытательной коробки TDM ИКП (аналог ИК, ИКК, сталь) SQ0836-0003:

• Назначение - подключение трехфазных индукционных и электронных счетчиков, закорачивание (шунтирование) вторичных цепей измерительных трансформаторов тока, отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, включение образцового счетчика.
• Применение - шкафы различного назначения, щиты и сборки, укомплектованные трехфазными счетчиками электрической энергии. Согласно главе 1.5, п.15.23 ПУЭ 7 издания, цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки (клеммники).
• Контактная группа изготовлена из оцинкованной стали, что позволяет применять как медные, так и алюминиевые проводники.
• Корпус изготовлен из карболита – материала, стойкого к высоким (до 300°), температурам, обладающего высокой механической и коррозийной устойчивостью, отличными электроизо- ляционными свойствами (диэлектрическая постоянная от 5.6 до 8.85), не подверженного
• Винты изготовлены из оцинкованной стали.
• Конструктивно устройство состоит из основания с группами контактов (зажимов), к которым подключаются цепи напряжения (0, A, B, C) и тока (1 – 7), защитной крышки, фиксируемой винтом, с возможностью опломбировки.
